Z(H)DBX系列带行星齿轮减速潜水轴(混)流泵


概要

主要从事大、中型潜水电泵机组的研发、生产及销售,具有全系列潜水电泵机组真机试验能力。公司产品集潜水电机、潜水泵、智能化控制系统于一体,业务覆盖水利工程、市政建设、矿山排水以及应急救援等领域......


关键词

大型潜水泵 | 潜水泵



ZDBX型带行星齿轮减速轴流潜水电泵和HDBX型港行星齿轮减速昆流潜水电泵是传统的水泵-电动机机组的更新换代产品,也是潜水电泵大型化的发展方向。驱动水泵的电动机是干式全封闭潜水三相异步电动机,潜水电机通过防护等级IP68的行星齿轮减速箱与潜水泵相连接,该型潜水电泵可长期浸入水中运行。

工程详情


一、产品简介

Z(H)DBX大型潜水轴(混)流泵是Z(H)DB型轴(混)流潜水电泵大型化发展的结果,是将干式全封闭潜水三相异步电动机、行星齿轮减速器和Z(H)LB轴(混)流泵段有机组合成一体的机电一体化大型排水装备,可立式长期潜没水中运行。



二、技术特点:

1)潜水电机、行星齿轮减速器与轴混流泵段一体式结构,减少传统轴混流泵安装现场所需的耗工耗时的电机—传动机构—水泵对中等复杂装配工序,现场安装方便、快捷。

2)采用高速潜水电机,效率高(93%),功率因素高(0.85)。全封闭干式湿热型设计, F级(耐温155℃)防潮绝缘,防护等级为IP68(IEC)。

3)潜水电机为独立主轴,上下两端设置滚动轴承,电机转子位于两轴承之间,结构简单、稳定。轴伸端设置一道机械密封,机封依靠下部齿轮箱内的润滑油进行润滑。

4)行星齿轮减速器采用太阳轮高速输入、行星架转臂低速输出,行星轮与太阳轮浮动啮合,对中精度高。齿轮采用稀油润滑,内部设有油路循环装置,热量与外部泵送水流进行贴壁热交换,大部分热量被带走,直至齿轮箱热稳定。

5)泵段为独立主轴,泵轴两端设置滚动轴承,主要承受径向力;推力轴承位于中间,承受轴向力。轴承布置在泵段内腔油室内,油室充满稀油,稀油对轴承进行油浴润滑。泵段下部设置一道反装的机械密封(由油室内稀油进行润滑)和一道正装的机械密封(与介质接触,利用介质水润滑冷却)。首道机械密封采用泄压技术,可改善机械密封工作环境,配合组合式密封结构,可有效提高机械密封工作寿命,密封效果好。

6)泵段采用全国统一设计的水力模型,效率高、汽蚀性能好。与传统水泵性能具有互换性,便于选型和泵站设备更新改造。

灯泡比小,水流直进直出,水力性能好、装置效率高(低扬程工况76%)。

7)潜入水中运行,噪声低,环境友好。泵站内无高温,改善操作环境。可根据需求建成全地下泵站,保持地面的环境风貌。

8)安装于地下井筒、潜入水中运行,可大大简化泵站土建结构工程,减少传统泵站安装高度,可节约工程造价30~40%。

9)机组内部设置有接线盒进水、绕组温度、轴承温度、电机腔进水、油室进水、机组振动等保护监控传感器,可对机组进行实时监控,实现产品全生命周期运维保护。

Z(H)DBX大型潜水轴(混)流泵可用于农田排灌、工矿船坞排水、城市防洪排涝、供水工程、区域调水等工程。ZDBX大型潜水轴流泵适用于低扬程(小于7m)、大流量场合;HDBX大型潜水混流泵效率高、汽蚀性能好,适用于水位变动较大及扬程较高(10m-20m左右)的场合,输送介质为原水或轻度污水,其最高可输送液体温度为40℃。



三、主要设计参数:

最大功率:2500kW

最大流量:15m³/s

最大扬程:18m

最大出水口径:2.5m

电压等级:380V-10kV

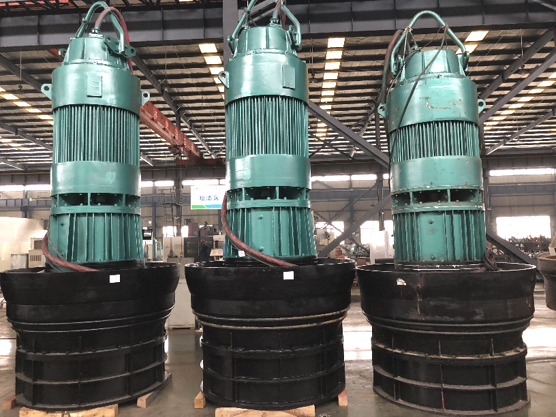

四、图片:



四、业绩展示:

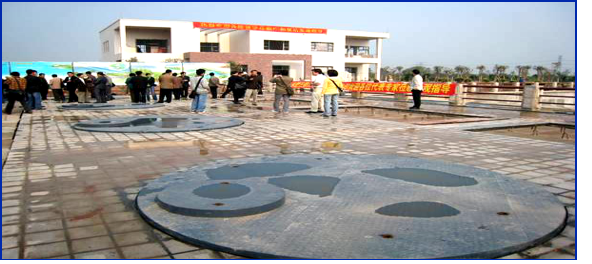

1、广州市广和泵站的4台套1600ZDBX-100-500KW/10KV带行星齿轮减速潜水轴流泵机组为国内大型排涝泵站大机组年运行时间最长的潜水泵,是广州市“碧水蓝天”工程、示范泵站(沟通城市水系,优化白云区人居环境项目),泵站日运行时间大于10小时,年运行时间不小于4000小时。



2、邢家渡引黄闸前泵站增容改造工程:我司于2019年9月成功中标,是目前山东省内最大口径的1800ZDBX-12.5/2.4-630kW/10kV带行星齿轮减速的大型潜水轴流泵项目,目前已全部安装到位并调试运行。

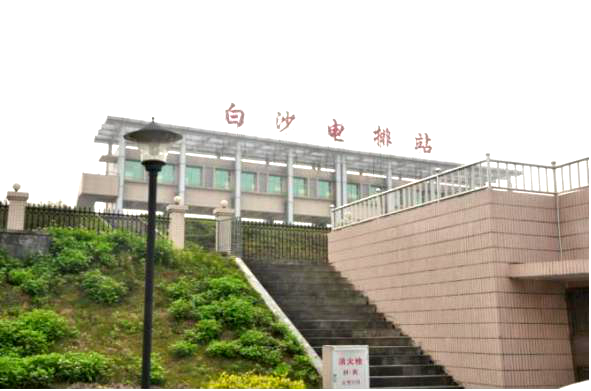

3、2009年,首台最大单机功率1125KW(1600ZDBX-50J -1125KW /10KV)国内首次应用,4台套机组应用于广东肇庆大旺白沙泵站。
