单机流量24.5m³/秒特大型潜水贯流泵


概要

主要从事大、中型潜水电泵机组的研发、生产及销售,具有全系列潜水电泵机组真机试验能力。公司产品集潜水电机、潜水泵、智能化控制系统于一体,业务覆盖水利工程、市政建设、矿山排水以及应急救援等领域......


关键词

大型潜水泵 | 潜水泵

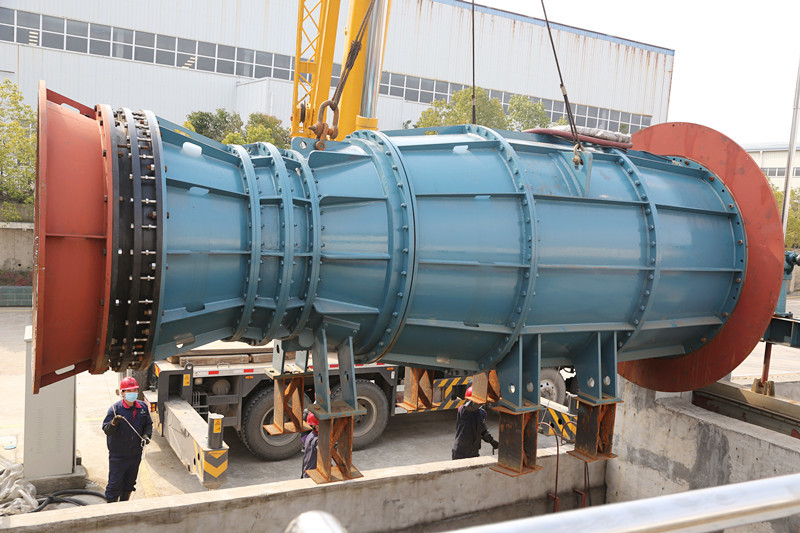

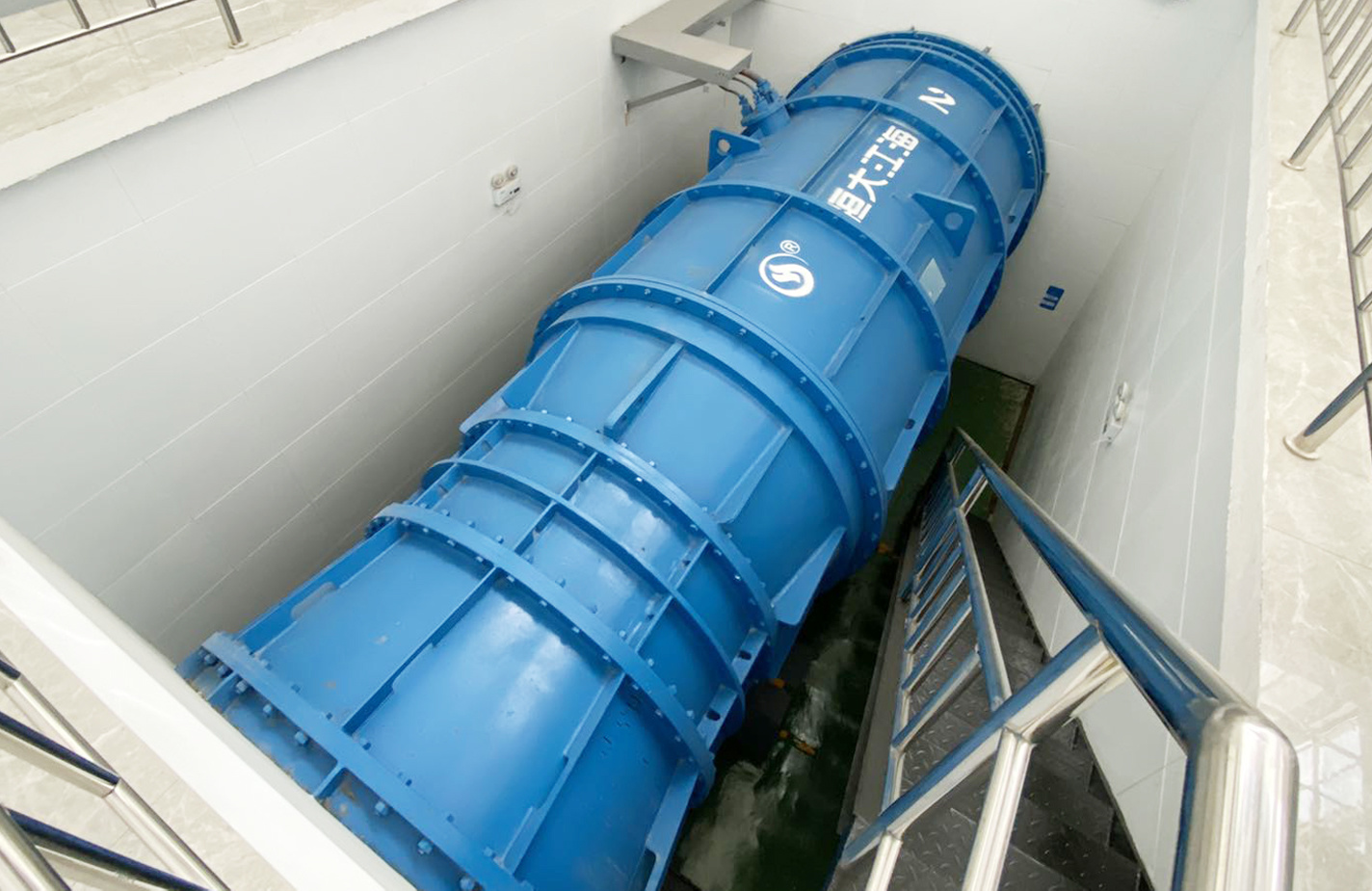

2013年,首台套叶轮直径2650mm 、单机流量24.5m³/s特大型潜水贯流泵机组研制成功, 6台套2650GZBW-24.5/2-1000KW/10KV机组应用于广东中山白石涌泵站 —— 设计单位:中山市水利水电勘测设计院。

工程详情


  、产品概述

潜水贯流泵是将潜水电机技术、贯流泵技术、密封技术、传感监控技术结合在一起而产生的整装式机电一体化产品,改变了传统贯流泵的结构形式,使机组更加紧凑,整机重量大大减轻,体积大大缩小,属节能降耗产品。

GZBW(S)系列大型潜水贯流泵,将成熟潜水电机、行星齿轮减速机构等技术与优秀的贯流泵专用水力模型有机结合起来,在电机散热、密封、自动排液、油润滑等方面采用了最新技术,开放了全新结构的贯流泵。经模型装置试验,在低扬程工况(H=1.5~2.0m)下,单向泵最高装置效率可达到80.9%,双向泵最高装置效率可达到65.3%。填补了特大型潜水贯流泵技术空白,处于国内领先水平,具有中国自主知识产权。对赶超当今先进工业国家潜水泵和泵站技术水平,利用我国现有重大水利工程项目带动潜水泵技术创新国产化,是国产潜水电泵有机会进入跨流域调水的重大工程具有重大意义。

其中叶轮直径2650mm的潜水贯流泵是国内大口径、流量、功率的潜水式贯流泵机组。

二、用途

潜水贯流泵适用于低扬程、大流量场合,可正反向送水。主要用于城市防洪排涝、工农业用水、区域调水,尤其适用于设计扬程低、运行时间长、重视运行费用的场合,如排涝与灌溉综合的水利防洪工程、生态环境治理工程、引调水工程等。是目前国内最为理想的排涝与灌溉综合使用的水利、防洪工程产品,在我国广大平原地区有着广泛的市场。如采用双向贯流泵,仅需改变电动机相序或整机起吊转向二种方式,即可实行正向抽水、反向排水。

三、特点:

口径1400mm以下潜水贯流泵特点:

1、进出水流道近似直线(流道顺直),进出水扬程(水力)损失小,泵站装置效率高(提高约5%左右),特别适用于低扬程、大流量泵站。





2、相同工况下,电机功率配置小,运行费用低。

3、土建基础开挖深度小,节省开挖量;可建成无泵房结构,节省土木工程费、建筑工程费,减少安装面积,缩短工期,泵站总投资可节省30~40%。

4、流道顶面到叶轮中心高度(H)大致参加下表(D0为叶轮外径)。

5、机组起吊高度小,泵房高度低,也可以采用汽车吊取代泵房内的固定式行车,建成无厂房结构,水工建筑简单,土建投资低。

6、载荷分散,单位面积地基上所承载荷重小,适用于地基不良场合,在软土及流沙基础地区具有较大优势。

7、设备集成化程度高,安装维护简单、便利(湿坑安装、干坑安装)。

8、泵站运行条件好,机组散热好,噪音低,对环境影响小,运行管理方便,自动控制。

9、采用整机起吊转向或改变电动机相序方式,可实现反向抽水,同时满足灌溉及排水要求。



2013年,首台套叶轮直径2650mm 、单机流量24.5m³/s特大型潜水贯流泵机组研制成功, 6台套2650GZBW-24.5/2-1000KW/10KV机组应用于广东中山白石涌泵站 —— 设计单位:中山市水利水电勘测设计院。
